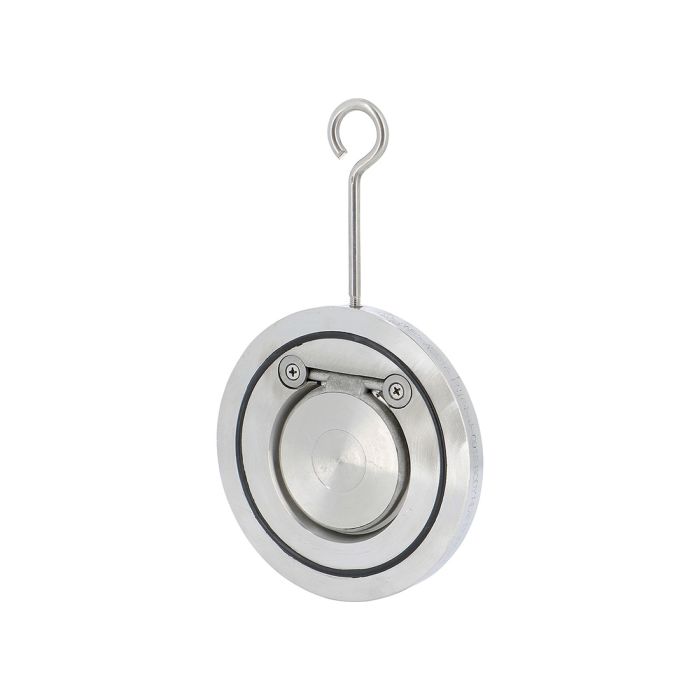

1-läppä takaiskuventtiili | Haponkestävä teräs | Laippojen väliin (Wafer) | Sarja 365|
Toimitusaika, mikäli tuotetta ei ole varastossa (työpäiviä):
5Laippojen väliin asennettava 1-läppätakaisku haponkestävällä rungolla ja läpällä.
Ominaisuudet
Koko: DN40–DN600
Liitäntä: Laippojen väliin PN10/16 DN:n mukaan
Lämpötila-alue: -10 °C … +180 °C
Suurin paine: 16 bar (DN300 asti), yli sen 10 bar
Asennus: Vaakasuoraan tai pystysuoraan (nouseva virtaus)
Rakenne: Monobloc-läppä ja -akseli paremman mekaanisen lujuuden saavuttamiseksi
Integroitu rungon tiiviste
Lyhyt asennuspituus
Taloudellinen ratkaisu
Ominaisuudet
Koko: DN40–DN600
Liitäntä: Laippojen väliin PN10/16 DN:n mukaan
Lämpötila-alue: -10 °C … +180 °C
Suurin paine: 16 bar (DN300 asti), yli sen 10 bar
Asennus: Vaakasuoraan tai pystysuoraan (nouseva virtaus)
Rakenne: Monobloc-läppä ja -akseli paremman mekaanisen lujuuden saavuttamiseksi
Integroitu rungon tiiviste
Lyhyt asennuspituus
Taloudellinen ratkaisu
DN | E | Ø De | H | H1 | Ø P | L | A (°) | Ø d2 | Ø D2 | Ø d1 | Ø D1 | Paino (Kg) | ||
40 | 14 | 94 | 1 | 2 | 19 | 25,3 | 65 | 70,1 | 3,8 | 21,6 | 3 | 0,69 | ||
50 | 14 | 109 | 2 | 3 | 27 | 33,7 | 65 | 80,7 | 6 | 29,3 | 3,8 | 0,86 | ||
65 | 14 | 129 | 3 | 5 | 28 | 42,1 | 60,4 | 100,2 | 8 | 34,8 | 6 | 1,2 | ||
80 | 14 | 144 | 5 | 6 | 43,5 | 54,2 | 62,9 | 107,8 | 8 | 48,7 | 6 | 1,49 | ||
100 | 18 | 164 | 6 | 10 | 60 | 72,1 | 62,7 | 134,8 | 8 | 62,9 | 6 | 2,42 | ||
125 | 18 | 194 | 10 | 12 | 83,5 | 92,9 | 65,4 | 158 | 8 | 84,8 | 6 | 3,29 | ||
150 | 20 | 220 | 12 | 14 | 100 | 111,9 | 61,5 | 186 | 8 | 101,5 | 6 | 4,72 | ||
200 | 22 | 275 | 14 | - | 141 | 150,3 | 63,4 | 240,1 | 8 | 144 | 8 | 7,92 | ||
250 | 26 | 331 | - | - | 179 | 190,5 | 67,8 | 284,4 | 8 | 181,6 | 8 | 13,73 | ||
300 | 32 | 386 | - | - | 212 | 228,1 | 64,1 | 328 | 8 | 216,4 | 8 | 21,04 | ||
350 | 38 | 446 | - | - | 246 | 253,4 | 63,7 | 385 | 8 | 259,2 | 8 | 31,5 | ||
400 | 44 | 497 | - | - | 285 | 291,5 | 64,4 | 435 | 8 | 298,2 | 8 | 47 | ||
450 | 50 | 557 | - | - | 320 | 328,6 | 65,8 | 486 | 8 | 336,2 | 8 | 70 | ||
500 | 56 | 619 | - | - | 366 | 366,2 | 65,5 | 534 | 8 | 382,2 | 8 | 96 | ||
600 | 62 | 736 | - | - | 448 | 446,8 | - | 630 | 8 | 468,2 | 8 | 135 |
Sarja | 365 |
---|---|
Tuotetyyppi | 1-läppä takaiskuventtiili |
Paineluokka | PN16 |
Rungon materiaali | Haponkestävä teräs |
Rungon materiaali (std) | CF8M |
Sulkuelimen materiaali | CF8M |
Tiivistemateriaali | FKM |
Maks. käyttölämpötila (°C) | 180 |
Min. käyttölämpötila (°C) | -10 |
Valmistaja | Sferaco |
