Miksi painetta mitataan?

Painetta mitataan ja säädetään tyypillisesti painelähettimen antaman viestin mukaan, pinnankorkeuden mittauksissa tai muussa prosesseissa energian säästämiseksi tai laitteistojen suojaksi (kuten ylipaineesta johtuvat putkirikot).

Painelähettimet muuttavat prosessipaineen sähkösignaaliksi tyypillisesti 4...20mA, 0...10V tai digitaaliseen muotoon esimerkiksi I/O- Link ja voivat olla varustettuna paikallisnäytöllä. Näiden tarkkuudet ovat tyypillisesti ilmoitettu % FS (täydestä mittausalueesta). Anturin todellisessa tarkkuudessa tärkein tekijä on kuitenkin sen toistuvuus ja lineaarisuus, joka mahdollistaa vakaan prosessin.

Paineantureiden soveltuvuus

Painelähettimissä on kolme käytetyintä anturielementtiä; keraaminen, joka soveltuu hyvin vesi- ja höyrysovelluksiin, venymäliuska-anturi, joka soveltuu hyvin korkeapaine-, paineilma- ja hydrauliikkalaitteisiin, joissa ilmenee värähtelyä ja painepiikkejä.

Pietsoelementtiä käytetään tyypillisesti painevälittimellä varustetuissa painelähettimissä, joissa on nk.   “etukalvo”. Painevälittimen tarkoitus on pitää anturi erillään mitattavasta aineesta; esimerkiksi elintarvike- ja lääketeollisuuden hygieniavaatimukset FDA tai EHEDG edellyttävät tätä. Lisäksi painevälitintä käytetään tilanteissa, joissa väliaine on korrosoiva tai voi tukkia mittalaitteen painekanavan.

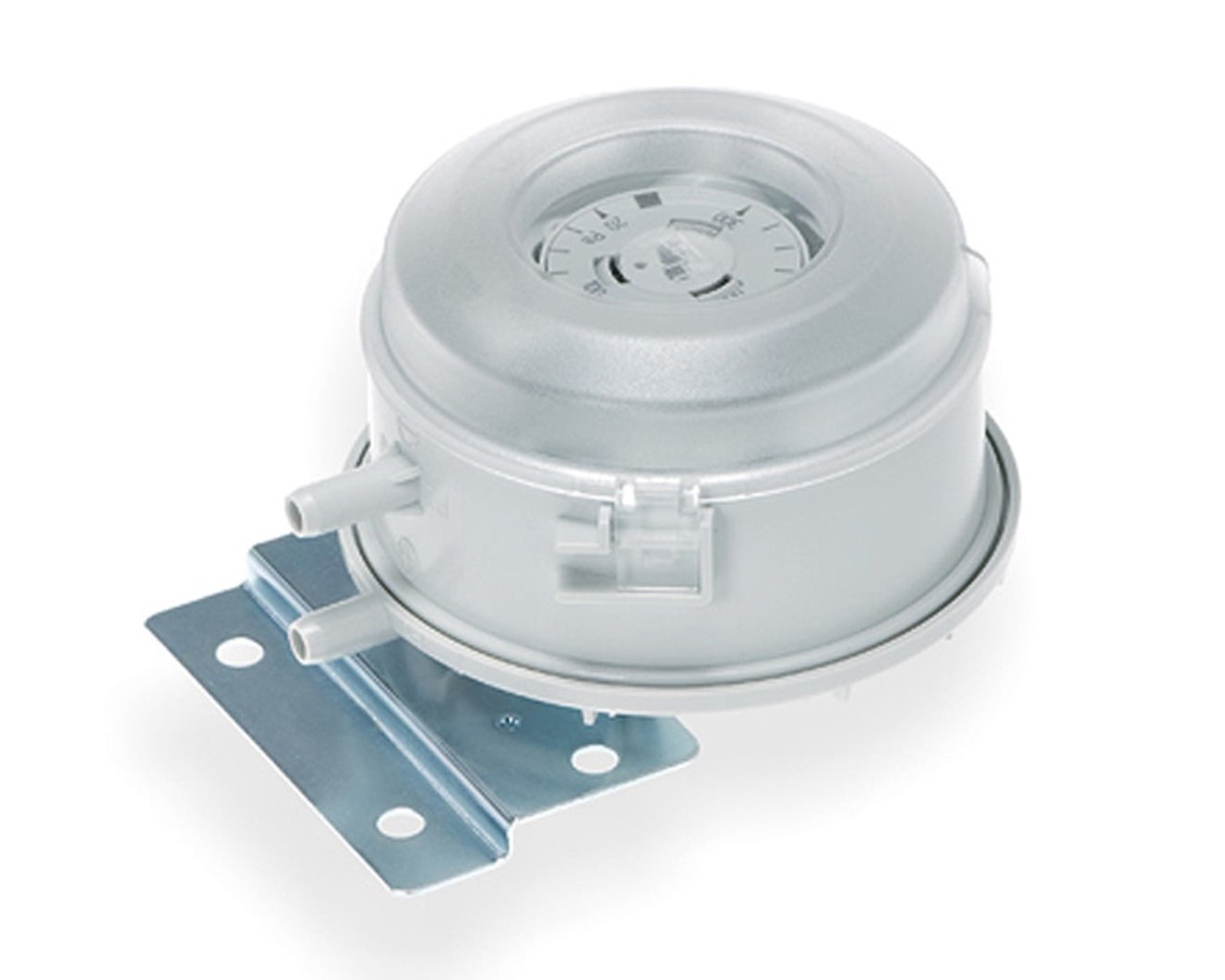

Painkytkinten käyttötarkoitus

Painekytkimet tai pressostaatit voivat olla varustettu painemittarilla tai ilman. Ne ovat sähkömekaanisia laitteita, joissa paineen raja-arvo säädetään haluttuun painearvoon, yli- tai alipaineelle.

Toimittajien eri vahvuudet

Trafag-painelähettimillä ja painekytkimillä löytyvät tyypillisesti laiva-, rautatie ja Ex-luokitukset ja testipenkeissä/vianseurannassa tarvittavat erityisnopeat 25kHz paineanturit. Huba Control valmistaa laadukkaita paine- ja paine-erolähettimiä LVI-kylmäkoneistoihin ja eri teollisuuskäyttöihin. Suunnittelemme usein yhteistyössä Labom Gmbh:n kanssa asiakaskohtaisia painemittauslaitteita asiakkaan toivomusten mukaan, huomioiden hygenia- ja erikoismateriaalit lääke- ja elintarviketeollisuuteen.

Kaikille edustamillemme paine- ja paine-erolähettimille sekä painekytkimille löytyvät useimmat käytössä olevat kierteelliset, kapillaariset ja painevälittimellä varustetut prosessiliitännät.

Tilaa verkosta tai kysy lisää

Varastossa olevat tuotteet voit ostaa suoraan verkkokaupasta. Lisää tuotteita löydät tuoteluettelosta.

Kaikissa paine-tuotteisiin ja -sovelluksiin liittyvissä kysymyksissä voit kääntyä asiantuntijoidemme puoleen.
