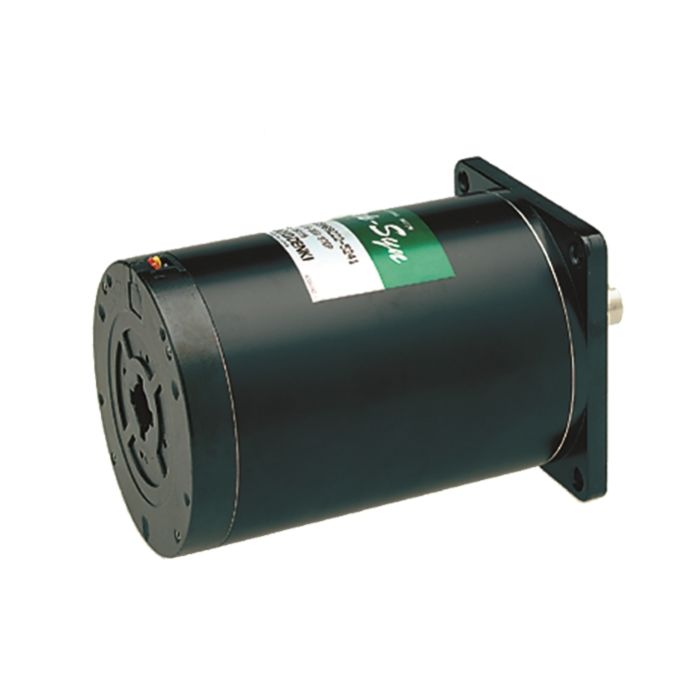

2-vaiheiset askelmoottori Sanyo Denki ⌀106 mm
Toimitusaika, mikäli tuotetta ei ole varastossa (työpäiviä):
35
Sanyo Denki SanMotion Sarja F2
• Askelmoottorit pyörivät tarkasti kiinteässä kulmassa (askelkulmassa) jokaisen pulssin kanssa, jonka kuljettaja vastaanottaa pulssigeneraattorilta.
• Moottoreiden täysi askelkulma on tyypillisesti 1,8° ja moottoreilla on 200 askelta.
• Käytetään useissa eri sovelluksissa, mukaan lukien kiinteänopeuksinen synkronointi komentopulsseilla, tarkalla paikannuksella ja vakaalla pysäytyksellä.
Ø 106 mm (Nema 42), Askelkulma 1,8°. Bipolar.
• Askelmoottorit pyörivät tarkasti kiinteässä kulmassa (askelkulmassa) jokaisen pulssin kanssa, jonka kuljettaja vastaanottaa pulssigeneraattorilta.
• Moottoreiden täysi askelkulma on tyypillisesti 1,8° ja moottoreilla on 200 askelta.
• Käytetään useissa eri sovelluksissa, mukaan lukien kiinteänopeuksinen synkronointi komentopulsseilla, tarkalla paikannuksella ja vakaalla pysäytyksellä.
Ø 106 mm (Nema 42), Askelkulma 1,8°. Bipolar.
| Malli | Akseli Ø mm | Pitomomentti | Vaihevirta | Resistanssi | Induktanssi | Hitausmomentti | Moottorin pituus L mm | Paino kg | |||
| 1-puoleinen akseli | 2-puoleinen akseli | N,m | A | Ω/vaihe | mH/vaihe | x10⁻⁴ kg m² | |||||
| 103H89222-6341 | -6311 | 16/12,7 | 13,2 | 6 | 0,45 | 5,4 | 14,6 | 163,3 | 7,5 | ||
| 103H89223-6341 | -6311 | 16/12,7 | 19 | 6 | 0,63 | 8 | 22 | 221,3 | 10,5 | ||
| Sarja | F2 |
|---|---|
| Tuotetyyppi | 2-vaiheiset askelmoottori |
| Maks. momentti (Nm) (mahdollinen alue) | 13,2 - 19 |
| Akselin halkaisija (mm) | 16 |
| Kehyskoko (mm) | 106 |
| Hitausmomentti (x10⁻⁴ kg m²) | 14,6 / 22 |
| Valmistaja | Sanyo Denki |
