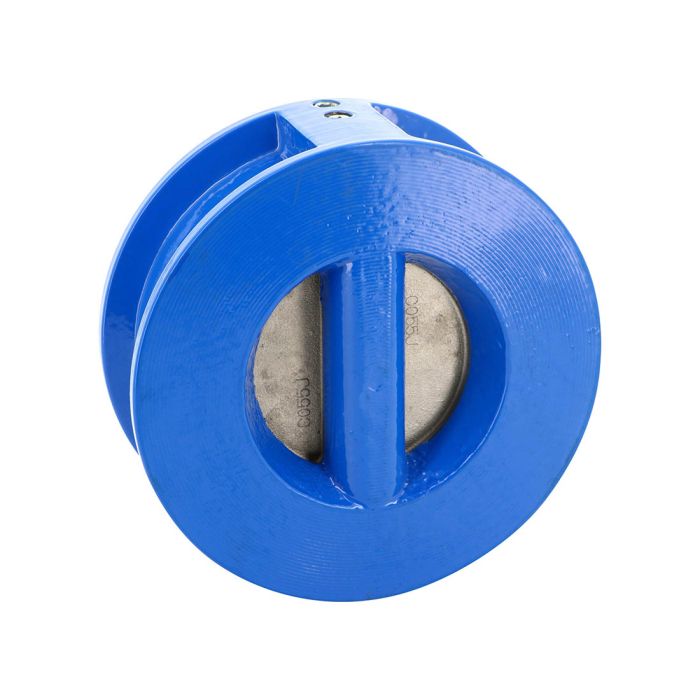

Kaksoisläppä takaiskuventtiili | Valurauta | Laippojen väliin (Wafer) | Sarja 371|
Toimitusaika, mikäli tuotetta ei ole varastossa (työpäiviä):
5Kaksoisläppä takaiskuventtiili valurautaisella rungolla ja haponkestävällä läpällä.
Ominaisuudet:
Koko: DN50–DN600
Liitäntä: Laippojen väliin PN10/16, Class 150 (PN20)
Lämpötila-alue: -10 °C … +110 °C
Suurin paine: 16 bar (DN300 asti), yli sen 10 bar
Asennus: vaakasuoraan tai pystysuoraan (nouseva virtaus)
Vähäinen painehäviö
Epoksimaalaus RAL5005, paksuus 80 μm
Tiiviyden min. vastapaine: 2 bar
Jousi: ruostumatonta terästä
Laakerointi: PTFE
Ominaisuudet:
Koko: DN50–DN600
Liitäntä: Laippojen väliin PN10/16, Class 150 (PN20)
Lämpötila-alue: -10 °C … +110 °C
Suurin paine: 16 bar (DN300 asti), yli sen 10 bar
Asennus: vaakasuoraan tai pystysuoraan (nouseva virtaus)
Vähäinen painehäviö
Epoksimaalaus RAL5005, paksuus 80 μm
Tiiviyden min. vastapaine: 2 bar
Jousi: ruostumatonta terästä
Laakerointi: PTFE
DN | H | H1 | H2 | Ø A | Ø B | Ø C | E° | Paino (kg) | |||
50 | 54 | 14,4 | 43 | 109 | 70,5 | 60,5 | 0° | 1,62 | |||
65 | 54 | 16,9 | 43 | 129 | 83,5 | 75,8 | 0° | 2,3 | |||
80 | 57 | 19,9 | 45 | 144 | 91,5 | 80,5 | 0° | 3,14 | |||
100 | 64 | 21 | 47 | 164 | 115,5 | 104,5 | 0° | 4,5 | |||
125 | 70 | 22,3 | 51 | 194 | 142,5 | 130,3 | 0° | 6,7 | |||
150 | 76 | 22,5 | 54 | 220 | 169,5 | 155,9 | 0° | 9,05 | |||
200 | 95 | 28 | 69 | 275 | 220,5 | 201,2 | 0° | 16 | |||
250 | 108 | 34 | 71 | 330 | 275,5 | 257,2 | 0° | 26,9 | |||
300 | 143 | 37 | 100 | 380 | 325,5 | 303,3 | 0° | 38,9 | |||
350 | 184 | 35 | 120 | 440 | 356 | 345,9 | 20° | 80 | |||
400 | 191 | 37,5 | 123 | 491 | 406 | 388,6 | 20° | 106 | |||
450 | 203 | 42,2 | 122,6 | 541 | 467 | 431,2 | 20° | 128 | |||
500 | 213 | 39,5 | 132 | 596 | 514 | 486,8 | 25° | 158 | |||
600 | 222 | 48,5 | 138,5 | 697 | 616 | 607,6 | 25° | 225 |
Sarja | 371 |
---|---|
Tuotetyyppi | Kaksoisläppä takaiskuventtiili |
Paineluokka | PN16 |
Rungon materiaali | Valurauta |
Rungon materiaali (std) | GG25 |
Sulkuelimen materiaali | CF8M |
Tiivistemateriaali | EPDM |
Maks. käyttölämpötila (°C) | 110 |
Min. käyttölämpötila (°C) | -10 |
Valmistaja | Sferaco |
