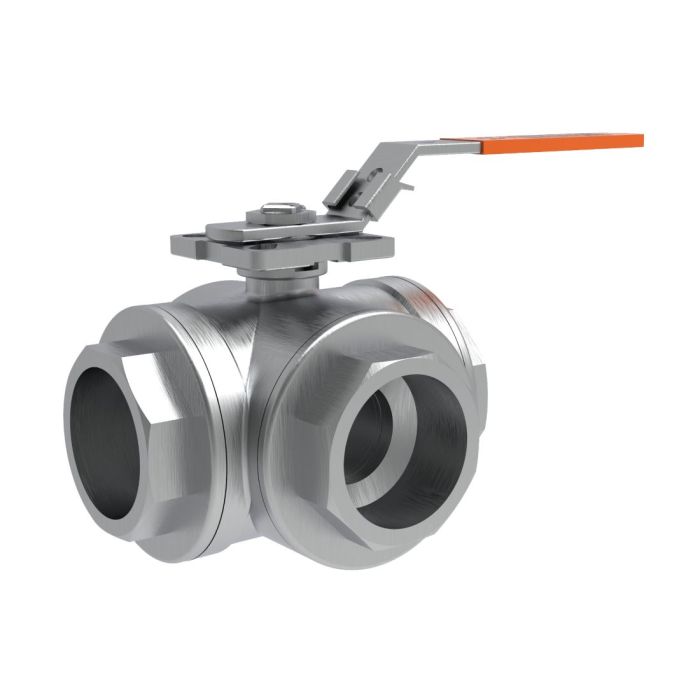

3-tie palloventtiili | Haponkestävä teräs | Sisäkierre | Sarja V207/V208
Toimitusaika, mikäli tuotetta ei ole varastossa (työpäiviä):
5Ruostumattomasta teräksestä valmistetut 3-tiepalloventtiilit monipuoliseen teollisuuskäyttöön. Valitse L- tai T-poraus virtojen sekoittamista, ohjaamista tai jakamista varten. Koot ¼” - 2”.
Ominaisuudet:
• Koot DN8 – DN100
• Paineluokat PN6 – PN63
• Runko haponkestävää terästä
• Useita tiivistevaihtoehtoja
• L- ja T-poraus
• Käsi- ja toimilaitekäyttö
Ominaisuudet:
• Koot DN8 – DN100
• Paineluokat PN6 – PN63
• Runko haponkestävää terästä
• Useita tiivistevaihtoehtoja
• L- ja T-poraus
• Käsi- ja toimilaitekäyttö
Mitat (mm) | ||||||||||||||
koko | d | L | H | h | L1 | F | A | C | ISO 5211 asennus-laippa | Momentti (Nm) | kv (m3/h) | Netto-paino (kg) | ||
1/4" | 9,5 | 75 | 66 | 43 | 130 | 37,5 | 57,5 | 9 | F03/F04 | 8 | 2,29 | 0,70 | ||
3/8" | 11 | 75 | 66 | 43 | 130 | 37,5 | 57,5 | 9 | F03/F04 | 8 | 3,86 | 0,67 | ||
1/2" | 12 | 75 | 66 | 48 | 130 | 37,5 | 57,5 | 9 | F03/F04 | 8 | 4,75 | 0,73 | ||
3/4" | 15 | 85 | 72 | 53 | 161 | 42,5 | 65,5 | 11 | F04/F05 | 9 | 5,11 | 0,94 | ||
1" | 20 | 100 | 77 | 58,5 | 161 | 50 | 79 | 11 | F04/F05 | 15 | 11,8 | 1,38 | ||
1-1/4" | 25 | 122 | 92 | 71 | 203 | 61 | 97 | 14 | F05/F07 | 20 | 19,6 | 2,89 | ||
1-1/2" | 32 | 131 | 96 | 76,5 | 203 | 65,5 | 106,5 | 14 | F05/F07 | 30 | 33,2 | 3,60 | ||
2" | 40 | 158 | 107 | 85 | 203 | 79 | 129 | 14 | F05/F07 | 45 | 53,7 | 6,21 | ||
2-1/2" | 49 | 178 | 185 | 100 | 254 | 89 | 145 | 17 | F07/F10 | 50 | 92,5 | 8,72 | ||
3" | 69 | 202 | 147 | 112,5 | 254 | 101 | 167 | 17 | F07/F10 | 80 | 131 | 12,81 | ||
4" | 75 | 246 | 169 | 125,5 | 310 | 123 | 205 | 17 | F07/F10 | 110 | 202 | 21,60 |
Sarja | V207/V208 |
---|---|
Tuotetyyppi | 3-tie palloventtiili |
Paineluokka | PN63 |
Putkiliitäntä | Sisäkierre |
Kierrestandardi | ISO 7/1 Rp |
Rungon materiaali | Haponkestävä teräs |
Rungon materiaali (std) | AISI316 |
Sulkuelimen materiaali | AISI316 |
Tiivistemateriaali | RPTFE |
ISO5211 toimilaitelaippa | Kyllä |
Paine (bar) | 63 |
Maks. käyttölämpötila (°C) | 230 |
Min. käyttölämpötila (°C) | -25 |
Valmistaja | Proval |
