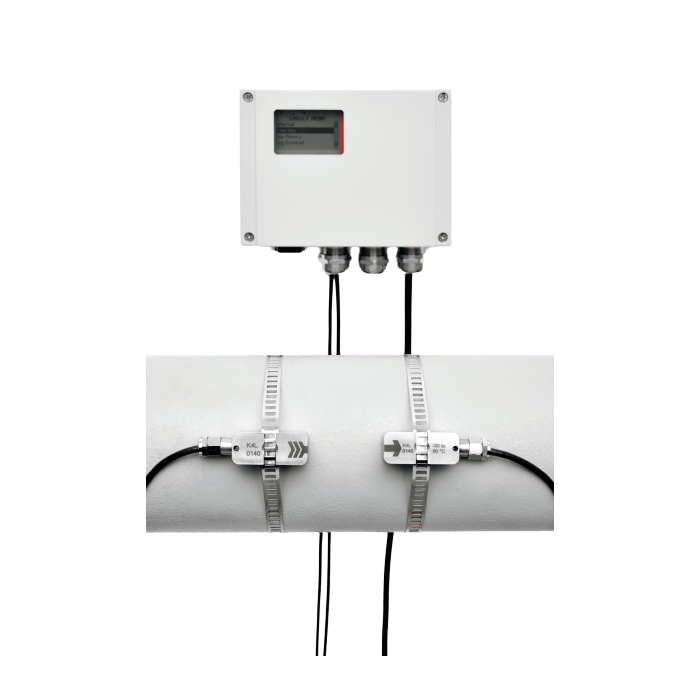

Ultraäänivirtausmittari Katronic KF100

Pulsar Sarja KF

• Ultraäänivirtausmittarit perustuvat ultraäänen siirtymäaikaan. Tämä tarkoittaa sitä, että putken ulkopintaan asennetaan anturipari, joita käytetään ultraäänipulssien tuottamiseen. Nämä signaalit kulkevat putken seinämän ja väliaineen läpi virtausaineen suuntaisesti toiselle anturille ja toiselta anturilta takaisin virtaussuuntaa vastaisesti.

• Ultraäänivirtausmittauksen perusperiaate on että virtaus suuntaisesti kulkevat ääniaallot liikkuvat nopeammin kuin ne, mitkä kulkevat virtaussuuntaa vastaan. Ultraäänisignaalin kulkuajan ero on suoraan verrannollinen nesteen virtausnopeuteen.

• Ultraäänivirtausmittaukseen vaikuttavat tekijät kuten virtausprofiili, nesteen ominaisuudet, putken materiaali, vuoraus ja nesteen lämpötila kompensoidaan elektroniikalla jolloin aikaan saadaan luotettava mittaus.
