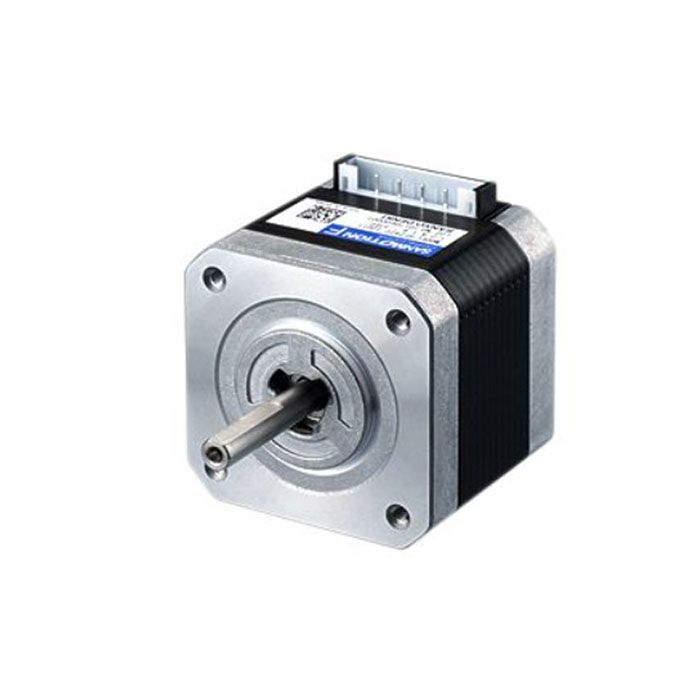

2-vaiheiset askelmoottori Sanyo Denki ⌀42 mm

Sanyo Denki SanMotion Sarja F2

• Askelmoottorit pyörivät tarkasti kiinteässä kulmassa (askelkulmassa) jokaisen pulssin kanssa, jonka kuljettaja vastaanottaa pulssigeneraattorilta.
• Moottoreiden täysi askelkulma on tyypillisesti 1,8° ja moottoreilla on 200 askelta.
• Käytetään useissa eri sovelluksissa, mukaan lukien kiinteänopeuksinen synkronointi komentopulsseilla, tarkalla paikannuksella ja vakaalla pysäytyksellä.

Ø 42 mm (Nema 17), Askelkulma 1,8°. Bipolar.

Malli		kmm	C	Vaihevirta	Resistanssi	Induktanssi	Hitausmomentti	Moottorin pituus L mm	Paino kg
1-puoleinen akseli	2-puoleinen akseli			A	Ω/vaihe	mH/vaihe	x10⁻⁴ kg m²
103H5205-5040	-5010	5	0,23	0,25	54	78	0,036	33	0,22
103H5205-5140	-5110	5	0,25	0,5	13,4	23,4
103H5205-5240	-5210	5	0,265	1	3,4	6,5
103H5208-5040	-5010	5	0,35	0,25	66	116	0,056	39	0,3
103H5208-5140	-5110	5	0,38	0,5	16,5	34
103H5208-5240	-5210	5	0,39	1	4,1	9,5
103H5209-5040	-5010	5	0,38	0,25	71,4	133	0,062	41	0,31
103H5209-5140	-5110	5	0,41	0,5	18,2	39
103H5209-5240	-5210	5	0,425	1	4,4	11
103H5210-5040	-5010	5	0,465	0,25	80	123,3	0,074	48	0,37
103H5210-5140	-5110	5	0,49	0,5	20	35
103H5210-5240	-5210	5	0,51	1	4,8	9,5
